SM Spacer Couplings,Type SM12~SM35

GL SM series Spacers can be combined with F Series Tyre Couplings and MC Cone Ring Couplings to provide a Spacer design where maintenance is more efficient by being able to move the driving or driven shafts without disturbing the mounting of the driving or driven machine.

Send email to us Download as PDF

Product Detail

Product Tags

SM Spacer Couplings

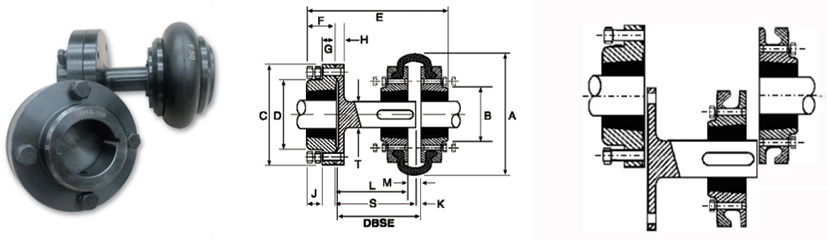

SM Couplings1

Distance Between Shaft Ends

(Distance Between Shaft Ends) (mm)
Him Size	SM12		SM16				SM25					SM30				SM35
	80(100)		100		140		100	140		180		140		180		140		180
	Min	Man	Min	Man	Min	Man	Min Man	Min	Man	Min	Man	Min	Man	Min	Man	Min	Man	Min	Man
F40	80	100	100	113	140	150
F50			100	116	140	156
F60			100	124	140	164
F70							100 114	140	154	180	194
F80							100 117	140	157	180	197
F90								140	158	180	198
F100												140	158	180	198
F110												140	156	180	196
F120																140	160	180	200
F140																140	160	180	203

Spacer Coupling Dimensions

Spacer	Nom DBSE	Coupling Tyre	Spacer Bush Size	Max Bore		Bush Size	Max Bore		A	B	C	D	E	F	G	H	J	K	L	M	S	T
Spacer	Nom DBSE	Coupling Tyre	Spacer Bush Size	mm	Inch	Bush Size	mm	Inch	A	B	C	D	E	F	G	H	J	K	L	M	S	T
SM12	80	F40	1210	32	1.250	1008	25	1	104	82	118	83	134	25	14	15	14	6	65	22	77	25
SM12	100	F40	1210	32	1.250	1008	25	1	104	82	118	83	140	25	14	15	14	22	77	22	77	25
SM16	100	F50	1615	42	1.625	1210	32	1.250	133	79	127	80	160	38	18	15	14	9	85	25	94	32
SM16	140	F50	1615	42	1.625	1210	32	1.250	133	79	127	80	200	38	18	15	14	9	125	25	134	32
SM16	100	F60	1615	42	1.625	1610	42	1.625	165	103	127	80	161	38	18	15	14	9	78	33	94	32
SM16	140	F60	1615	42	1.625	1610	42	1.625	165	103	127	80	201	38	18	15	14	9	118	33	134	32
SM25	100	F70	2517	60	2.50	2012	50	2	187	80	178	123	180	45	22	16	14	9	80	23	94	48
SM25	140	F70	2517	60	2.50	2012	50	2	187	80	178	123	220	45	22	16	14	9	120	23	174	48
SM25	180	F70	2517	60	2.50	2012	50	2	187	80	178	123	260	45	22	16	14	9	160	23	174	48
SM25	100	F80	2517	60	2.50	2517	60	2.5	211	95	178	123	193	45	22	16	14	9	78	25	94	48
SM25	140	F80	2517	60	2.50	2517	60	2.50	211	95	178	123	233	45	22	16	14	9	118	25	134	48
SM25	180	F80	2517	60	2.50	2517	60	2.50	211	95	178	123	273	45	22	16	14	9	158	25	174	48
SM25	140	F90	2517	60	2.50	2517	60	2.50	235	108	178	123	233	45	22	16	14	9	116	27	134	48
SM25	180	F90	2517	60	2.50	2517	60	2.50	235	108	178	123	273	45	22	16	14	9	156	27	174	48
SM30	140	F100	3020	75	3	3020	75	3	254	120	216	146	245	51	29	20	17	9	116	27	134	60
SM30	180	F100	3020	75	3	3020	75	3	254	120	216	146	285	51	29	20	17	9	156	27	174	60
SM30	140	F110	3020	75	3	3020	75	3	279	134	216	146	245	51	29	20	17	9	118	25	134	60
SM30	180	F110	3020	75	3	3020	75	3	279	134	216	146	285	51	29	20	17	9	158	25	174	60
SM35	140	F120+	3525	100	4	3525	100	4	314	140	248	178	272	63	34	20	17	9	114	29	134	80
SM35	180	F120+	3525	100	4	3525	100	4	314	140	248	178	312	63	34	20	17	9	154	29	174	80
SM35	140	F140	3525	100	4	3525	100	4	359	178	248	178	271	63	34	20	17	9	111	32	134	80
SM35	180	F140	3525	100	4	3525	100	4	359	178	248	178	312	63	34	20	17	9	151	32	174	80
